400-6171-355400-6171-355產品簡介：

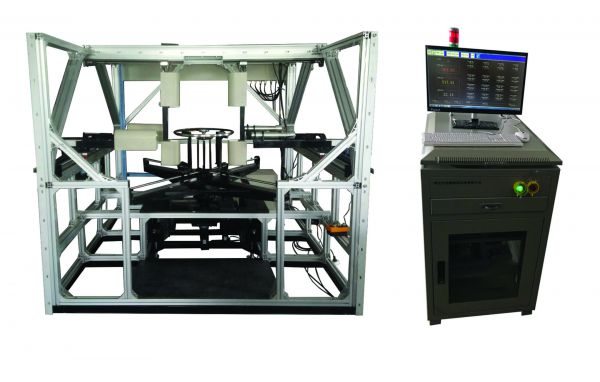

此款密封圈測量儀是我公司為廣州機械科學研究院開發的專用測量設備，整套設備主要由工控機（帶藍鵬測量系統）、控制柜、顯示器、結構支架、伺服電機、測外徑測頭、測壁寬測頭、c型架支撐桿、c型架、升降絲杠、轉盤、頂桿、頂塊、報警單元、通訊、電源線纜等組成。
設備在水平、豎直方向各設置1組間距可調雙測頭，水平雙測頭測量被測工件外徑尺寸，豎直雙測頭測量工件兩側的壁厚，并通過外徑減去兩個壁厚得到工件的內徑尺寸，測量時先將密封圈放在轉盤的頂塊上，按下測量開關，電機驅動轉盤轉動360度，得到外徑、內徑值。如果想測量密封圈不同位置外徑，也可以調整測外徑測頭上下位置，測量相應位置的外徑。測得的數據顯示在電腦顯示器上，顯示最外徑最大值、最小值、平均值及內徑值。
設備主要適用于大型密封圈、軸承、法蘭等圓環狀零部件的外形尺寸檢測。
軟件功能：
（1）產品參數設置：可設置產品規格、正負公差等參數。
（2）系統參數設置：可設置通信端口、系統的校零等。
（3）數據存儲：數據記錄，存儲時間大于3年；歷史數據查詢，可查詢某一時刻的尺寸，時間精確到秒；
（4）歷史數據查詢：可查詢某一時刻的尺寸，時間精確到秒。
（5）報警設置：可設置超差報警的形式和閾值。
（6）修正功能：自動或手動修正，當系統誤差過大時可用標準量塊自我校準（正常情況下不需使用此功能）。
（7）測量規格自動調整功能：當更換的圓環規格與前規格差距過大時可用規格調整功能自動調整測頭至最佳位置。
技術參數：
1、測量范圍： Φ350～Φ1600 ；
2、被測物直徑：Φ400～Φ1500 ；
3、外徑測量精度：≤0.02 ；
4、內徑測量精度：≤0.08 ；
5、測量頻率（Hz）：2000 （即測量速度為2000個截面每秒） ；
6、電源電壓（V） ：AC 220±15% ，50Hz ；
7、檢測用時：20 ；
