400-6171-355400-6171-355光電直線度測量儀是新研發的應用于線材、棒材、管材等軋材的直線度檢測儀，目前?？吹降挠袃煞N類型，一種由3臺小測量儀組成的直線度測量儀，另一種僅由一臺小測量儀即可測直線度。下面來看看其應用于哪些方面。
其數據計算方法基本一致：

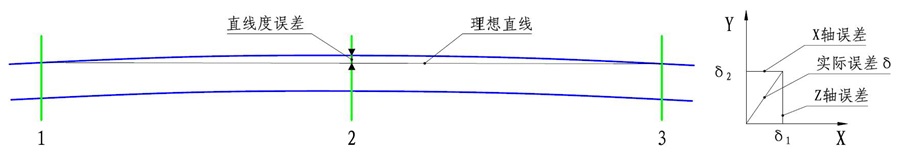

系統根據位置1和位置3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ
3臺儀器組成的直線度測量儀
直線度測量儀設備為整體式結構。整套系統主要由三臺測量儀、公共底座、控制柜、工控機、顯示器、LED顯示屏、聲光報警器等組成。
在線直線度測量儀測量棒材的外輪廓的直線度時，同時布置同一測量原理的設備三臺，三臺設備同一時刻測量被測棒材的位置數據左邊和右邊兩臺采集的位置連線，通過中間測量儀的檢測位置與直線位置的距離，通過算法計算出直線度尺寸。
該直線度測量儀主要是用于在線檢測，將其安裝在生產線上，對各項數據進行實時測量，檢測數據與產線同步，方便及時調整軋機，獲得高成材率的生產模式。

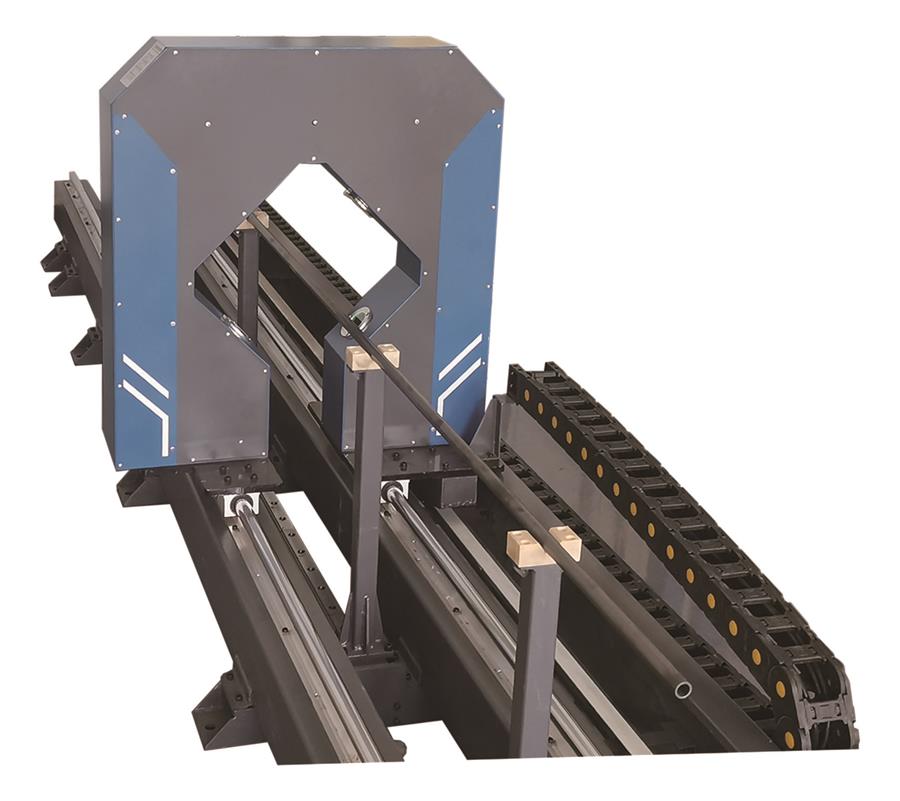

1臺儀器組成的直線度測量儀
主要由直線度測量儀和控制系統兩部分組成。其中直線度測量儀主要由直線度測量儀、底座、精密滑臺、傳動機構、被測物支架等組成。測量儀通過一根電源線和數據線與控制系統連接，測量儀的供斷電、測量、掃描運動等動作均由控制系統控制。
控制系統主要由控制柜（含控制和通訊電路）、工控機、顯示器、打印機、聲光報警器等組成。測量儀的原始測量數據傳輸至控制系統內的工控機進行處理、計算，計算結果直接在顯示上顯示。測量軟件系統內可設置直線度、外徑、橢圓度的公差范圍，當測量值超過設定的公差范圍時，系統驅動聲光報警器聲光報警。
測量儀掃描完成后，系統計算并顯示被測物的整體直線度誤差以及兩端的直線度誤差。該種直線度測量儀主要用于離線批量檢測。
總之根據自身的使用需要，可任意選擇合適的直線度測量儀，來確保直線度的快速檢測，操作簡單，使用方便。
