400-6171-355400-6171-3551）H型鋼長度范圍：26 m～60 m；
2）運行速度：3m/s；
3）H型鋼溫度（℃）：≤800；
4）H型鋼型號（mm）：寬度200~700高度140~400；
5）精度要求：≤100；
本次供貨的測長儀為全新的光、機、電、計算機通信一體化成套設備。乙方對設備的先進性和完整性負責。
本項目測長儀安裝在定尺機后方產線上,用以測量大H型鋼的長度，并將測量數據傳遞給操者，操作者可以根據實際的測量數據來控制軋材的鋸切尺寸，實現對大H型鋼的鋸切尺寸的監測及指導。

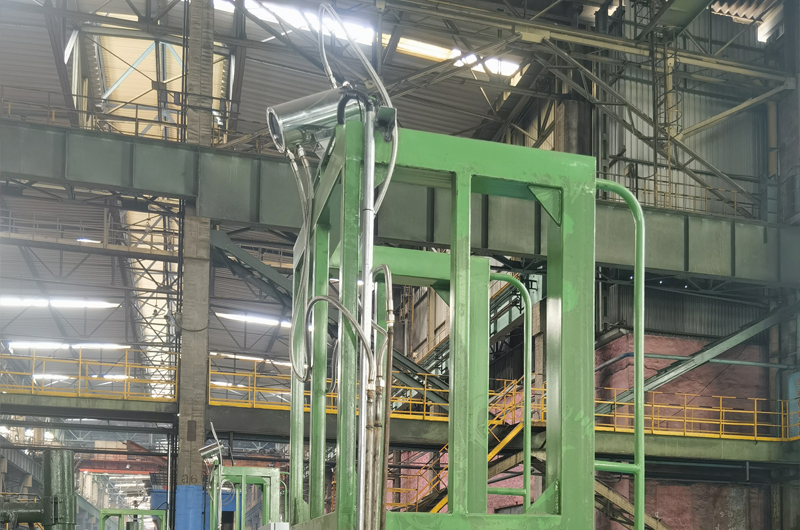

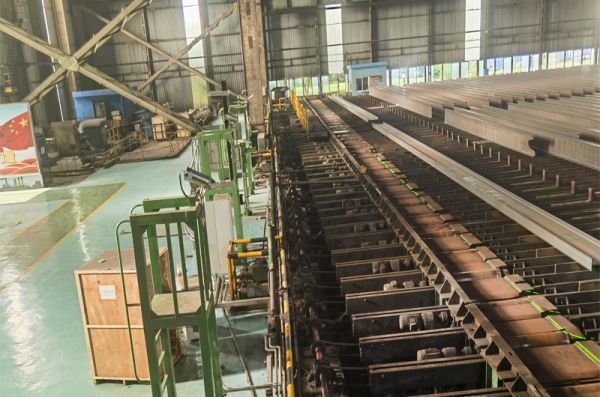

測長儀在固定式熱鋸后65.5m范圍內，安裝5臺工業相機，每臺相機視野9.3m。其中固定熱鋸處布置一臺，距離固定熱鋸29.8m~56.2m之間均勻布置4臺，每臺距離8.8m，高度在定尺機后方產線輥道面正上方4m處，其中測量長度時應在固定熱鋸?fù)顺龊?，前進一段距離，熱鋸切割裝置對視野無遮擋的情況下進行。安裝支架由乙方設計并制作。（本描述及布置適用于需要測量長度的情況，如不需要測量精度則可以去掉固定式熱鋸處的工業相機。）
測長儀采用冷卻降溫系統采用現場凈環水，如現場凈環水流量不足，則需要測長儀自帶冷卻循環裝置對測量設備進行冷卻降溫。保證測量系統正常工作。
1、測量范圍：26m~60m；
2、測量精度：≤±50mm；
3、剪切精度：≤±100mm；
4、允許被測物溫度：0～800℃；
5、使用環境溫度： 0～50℃；
6、存儲溫度：-25～40℃；
圖像處理技術是利用計算機來處理、分析和理解視覺信息的一項技術。圖像處理技術的數學模型主要有正交模型、統計模型、預測模型等。本方案鋼管長度檢測系統是在正交模型下，利用圖像的像素比例進行尺寸測量的典型應用。具體測量原理如下：
由于H型鋼長度過長，一個相機的視野無法完全覆蓋，所以長度測量需要多個相機配合，相機抓拍運動的坯料，取坯料頭尾同時在相機視野的照片，利用圖像分析法進行測量。以下以?xún)蓚€(gè)相機為例，對測量原理進行具體說明。

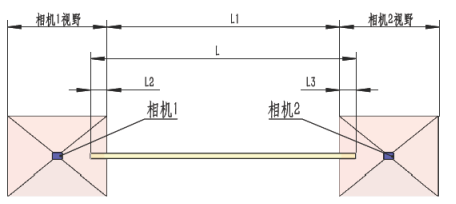

如圖所示：相機1和相機2的固定距離L1，可通過校準獲得，視為已知量。坯料進入相機視野的長度分別為L(zhǎng)2、L3，被測物的長度即為L(zhǎng)=L1+L2+L3。
根據雙方溝通結果，H型鋼冷床前輸入輥道運行速度約為3m/s，鋼材的剪切長度范圍為30m~60m，固定式熱鋸、移動式熱鋸、定尺機處布置5臺相機，相機視野為8300mm，保證相機的視野范圍能在30m ~60m之間無盲區覆蓋（相機視野重合范圍為500mm用于消除安裝時的誤差），在固定式熱鋸處安裝一臺相機用于檢測鋼材頭部的位置，相機豎直高度距離冷床前輥道面約4m。實際測量時以固定式熱鋸為基準在相機視野內做標記，當鋼材運行到標定位置時，系統發出開關量信號，輸送輥停止，熱鋸執行切割動作。
主控室液晶顯示器：實時顯示大H型鋼的測量數據，軋材頭部運行到指定位置前時要將拍攝畫面?zhèn)鬏數娇刂剖业娘@示屏上顯示，方便操作者進行操作。
★接口豐富，支持當前主流的各種接口方式和通信協議；
★模塊化設計，各功能模塊間相互獨立，程序部署方便快捷；
★實用性更強，操作方便，人機交互更友好；
★后臺采用數據庫，方便各種數據統計和分析，更好滿足客戶需求；
★界面靈活可配置，通過配置可以按用戶要求快速生成適合用戶習慣的界面；
★實時測量，數據處理速度快，響應及時，滿足高速在線測量需要。
超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警，報警條件消失后的確認恢復功能。
TCP/IP協議，光纜傳輸，測長儀至控制柜。
設備預留10/1000網絡接口，可與上位機或現場二級系統通訊。
11、現場視頻：
